Сердце турбины: все, что нужно знать о замене картриджа турбокомпрессора
В мире современного автомобилестроения системы турбонаддува стали стандартом не только для спортивных болидов, но и для гражданских автомобилей. Турбина позволяет существенно увеличить мощность двигателя без изменения его объема, повышая КПД и улучшая динамику. Однако, как и любой сложный механизм, работающий в экстремальных условиях, турбокомпрессор подвержен износу. Ключевым элементом этого узла является картридж, или, как его называют техническим языком, средний корпус в сборе с ротором (CHRA). Именно о нем и пойдет речь, так как понимание его работы позволяет автовладельцам существенно экономить на ремонте без потери качества.

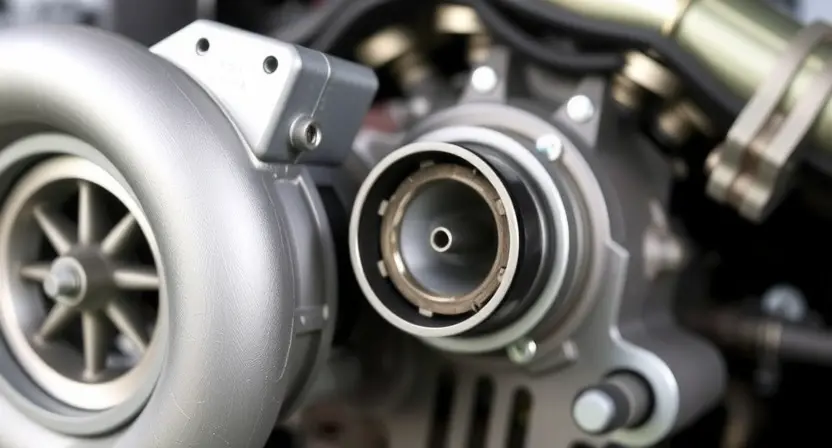

Картридж турбины — это центральный узел, который объединяет в себе подшипниковый корпус, вал (ротор), колесо компрессора и колесо турбины. Фактически, это и есть сама «рабочая лошадка» турбокомпрессора, в то время как внешние части — это лишь корпусные детали («улитки») для направления потоков воздуха и выхлопных газов. Когда говорят о выходе турбины из строя, в 90% случаев речь идет именно о поломке картриджа.
Почему происходят поломки: главные враги механизма
Условия работы картриджа можно назвать адскими. Вал ротора вращается со скоростью, которая может достигать 150 000 – 200 000 оборотов в минуту, а температура выхлопных газов, омывающих горячую часть, нередко превышает 800-900 градусов Цельсия. В таком режиме любая мелочь может стать фатальной.
Существует три основные причины, по которым этот надежный узел выходит из строя раньше времени:
- Проблемы со смазкой. Это самый распространенный фактор. Масляное голодание, недостаточное давление в системе или использование грязного масла приводят к мгновенному износу подшипников скольжения. Грязное масло действует как абразив, стачивая вал и втулки.
- Попадание посторонних предметов. Даже крошечная песчинка, гайка или обломок свечи накаливания, попавшие в корпус турбины или компрессора, на огромной скорости разрушают лопатки крыльчатки. Это приводит к дисбалансу, который мгновенно разбивает весь узел.
- Перегрев. Если заглушить двигатель сразу после активной езды, циркуляция масла прекращается, и остатки смазки в раскаленной турбине закоксовываются, забивая каналы.
Катастрофический износ турбины часто маскируется под другие проблемы двигателя. Сизый дым из выхлопной трубы, падение мощности и характерный свист под капотом — верные признаки того, что картридж нуждается в диагностике. Игнорирование этих симптомов может привести к тому, что разрушенные части турбины попадут в цилиндры двигателя, что повлечет за собой капитальный ремонт всего мотора.
Экономика ремонта: замена узла или покупка новой турбины?
Когда автовладелец сталкивается с поломкой, перед ним встает выбор: купить новую турбину в сборе, приобрести восстановленную, взять б/у с разборки или заменить картридж. Последний вариант набирает все большую популярность благодаря оптимальному соотношению цены и результата.
Корпуса турбины (улитки) — это чугунные и алюминиевые детали, которые практически не подвержены износу, если не было механического удара. Поэтому менять их нет смысла. Замена картриджа фактически возвращает турбине состояние новой, так как заменяются все движущиеся и трущиеся части. Более подробную техническую информацию и варианты моделей можно найти, посетив профильный сайт, где представлены спецификации различных узлов.
Ниже приведена таблица сравнения вариантов решения проблемы с неисправным турбокомпрессором:
| Критерий сравнения | Покупка новой оригинальной турбины | Замена картриджа | Покупка б/у турбины |
|---|---|---|---|
| Стоимость | Высокая (100%) | Средняя (около 30-40% от новой) | Низкая (около 20-30%) |
| Ресурс | Максимальный заводской | Аналогичен новой (при качественной балансировке) | Неизвестен (лотерея) |
| Гарантия | Есть | Есть (на узел) | Обычно отсутствует или минимальна |
| Сложность процесса | Минимальная (снял-поставил) | Средняя (требуется разборка улиток) | Минимальная |
Технические нюансы выбора и установки
Процесс замены картриджа, хоть и кажется простым, требует соблюдения строгих технических регламентов. Главное заблуждение многих автолюбителей заключается в том, что картридж можно поменять «на коленке» в гараже без предварительной подготовки. Сама установка в корпус действительно не требует сложного оборудования, однако критически важно очистить масляные каналы и проверить состояние сопряженных систем.
При выборе запчасти необходимо ориентироваться не только на марку автомобиля, но и на точный номер турбины. Визуально похожие детали могут иметь различия в угле наклона лопаток или диаметре вала в доли миллиметра, что сделает корректную работу невозможной. Качественный картридж всегда проходит заводскую балансировку. Это сложный процесс, при котором узел раскручивается на стенде до рабочих оборотов, а умная электроника фиксирует малейшие вибрации, которые устраняются путем удаления микроскопических слоев металла с гайки вала или колеса.
Балансировка — это не опция, а необходимость. Дисбаланс ротора даже в несколько миллиграмм на скоростях свыше 100 000 об/мин создает разрушительную вибрацию, которая уничтожит новые подшипники за считанные минуты работы двигателя. Всегда убеждайтесь, что приобретаемый узел прошел финишную балансировку.
Также при замене картриджа часто требуется настройка механизма изменяемой геометрии (VNT), если турбина им оснащена. Неправильная настройка приведет к «недодуву» или «передуву», что скажется на динамике автомобиля и может снова вывести систему из строя.
В завершение стоит отметить, что восстановление турбины путем замены картриджа — это рациональный и технически грамотный подход. Он позволяет получить ресурс практически новой детали, сохранив значительную часть бюджета. Главное — внимательно подойти к подбору комплектующих и не пренебрегать правилами установки, включающими обязательную замену масла и фильтров при ремонте.
